EPL Berichtencatalogus Uitgifte

Dit document beschrijft het afnemen van gegevens van een mijnbouwwetvergunning (EPL). De inhoud zal definitief gemaakt worden nadat de EPL uitgifteservices zijn gerealiseerd, op een nader te bepalen datum.

Inleiding

Voorwoord

Betrouwbare en toegankelijke informatie over de samenstelling en opbouw van de ondergrond is van groot belang voor een dichtbevolkt land als het onze. Het helpt overheden, bedrijven en burgers om op feiten gebaseerde beslissingen te nemen over het gebruik van de ondergrond, bijvoorbeeld in verband met bereikbaarheid, waterveiligheid, warmte- en koudeopslag, aardgasproductie en de winning van aardwarmte. Ook voorkomen we zo dat informatie dubbel moet worden ingewonnen omdat het niet centraal is geregistreerd.

Het verzamelen, beschikbaar stellen, en gebruiken van al deze informatie is sinds september 2015 wettelijk vastgelegd in de Basisregistratie Ondergrond (BRO). Op 1 januari 2018 is het eerste deel van de Wet BRO in werking getreden, op 1 januari 2020 het tweede deel, op 1 januari c.q. 1 juli 2021 het derde deel en op 1 januari c.q. 1 juli 2022 het vierde deel.

Omdat de BRO een onderdeel is van het Stelsel van Basisregistraties, zijn verplichtingen met betrekking tot aanlevering, gebruik, terugmelding en onderzoek in de werkprocessen van overheidsorganisaties opgenomen in de Wet BRO. De BRO-gegevens worden centraal geregistreerd in de Landelijke Voorziening BRO (LV-BRO).

Doelstelling

Het document Handreiking Afname BRO Gegevens beschrijft via welke uitgiftekanalen BRO-gegevens geraadpleegd of gedownload kunnen worden en welke functionele en technische mogelijkheden deze kanalen bieden. Onder de noemer 'BRO uitgifte API' vallen dan in het bijzonder de 'REST uitgifteservice' en de 'SOAP webservice'. Functioneel gezien lijken deze twee uitgifteservices veel op elkaar.

• De REST service is met name handig om als software ontwikkelaar 'incidenteel even snel en alleen publieke gegevens' op te halen uit de LV-BRO, zonder dat je je eerst moet aanmelden en zonder dat een PKIoverheid certificaat nodig is.
• De SOAP webservice is met name geschikt om frequent en volledig geautomatiseerd in een machine-to-machine omgeving toegang te hebben tot alle beschikbare gegevens. Hiervoor moet je je aanmelden en heb je een PKIoverheid certificaat nodig.

Blijft over de vraag: hoe zien de uitgifteverzoeken en hun antwoorden er uit om gegevens over een mijnbouwwetvergunning (EPL) op te vragen en wat is de structuur van de diverse uitgiftedocumenten?

Doelgroepen

Doelgroepen voor dit document zijn organisaties en personen die aan de afnamekant van de BRO opereren, waaronder bestuursorganen (bestuurders, beleidsmakers, BRO-coördinatoren) en bedrijven (ingenieurs, software-leveranciers).

Samenhang met andere documentatie

De informatievoorziening over de afname van BRO-gegevens vindt plaats op 3 niveaus.

1. Het startpunt met algemene informatie over de diverse uitgiftekanalen is het document Handreiking Afname BRO Gegevens. Dit document verwijst door naar het volgende niveau.
2. Het tweede niveau bevat algemene informatie per uitgiftekanaal (zie https://basisregistratieondergrond.nl/inhoud-bro/aanleveren-opvragen/gegevens-opvragen/):
   1. De handleiding van de REST uitgifteservice is te vinden op https://www.bro-productomgeving.nl/bpo/latest/informatie-voor-softwareleveranciers/url-s-publieke-rest-services
   2. Algemene informatie over de SOAP webservice is te vinden op https://basisregistratieondergrond.nl/inhoud-bro/aanleveren-opvragen/instructies/gegevens-opvragen-via-soap-webservices/. De handleiding voor het inrichten van SoapUI in het bijzonder is te vinden op https://basisregistratieondergrond.nl/inhoud-bro/aanleveren-opvragen/instructies/gegevens-opvragen-via-soap-webservices/aansluiten-demo-omgeving-soapui/
3. Het derde niveau is de BRO Productomgeving. Hier vindt u specifieke informatie per domein/registratieobjecttype zoals scopedocument, gegevenscatalogus en werkafspraken, storymap, berichtencatalogi voor inname en uitgifte, voorbeeldberichten voor inname en uitgifte.

Het verdient aanbeveling dat u zich eerst bekend maakt met de aangeven informatie uit de eerste 2 niveau's.
Daarna kunt u zich verdiepen in de EPL-specifieke informatie in de BRO productomgeving, waaronder de EPL gegevenscatalogus en eventuele werkafspraken en in het bijzonder dit document, de EPL berichtencatalogus uitgiftewebservice.

Leeswijzer

Hoofdstuk 2 beschrijft de algemene werking van de EPL uitgiftewebservice.
Hoofdstuk 3 beschrijft de structuur van de diverse uitgiftedocumenten.
Hoofdstuk 4 bevat een toelichting op enkele voorbeeldberichten.
Hoofdstuk 5 bevat de toegestane waarden van de enumeraties (niet-beheerde lijsten met toegestane waarden).
Hoofdstuk 6 bevat verwijzingen (URN's en URL's) naar de codelijsten (beheerde lijsten met toegestane waarden).
Hoofdstuk 7 bevat een vertaaltabel, aan de hand waarvan, gegeven de Engelstalige naam van een entiteit of een attribuut, de Nederlandse naam in de catalogus kan worden opgezocht.

Versiehistorie

Algemene werking van de EPL uitgiftewebservice

Dit hoofdstuk beschrijft de algemene werking van de EPL uitgiftewebservice.
Paragraaf 2.1 beschrijft de operaties die de EPL uitgiftewebservice ondersteunt.
Paragraaf 2.2 beschrijft de BRO-berichten (request en response) die een rol spelen bij die operaties.

Operaties

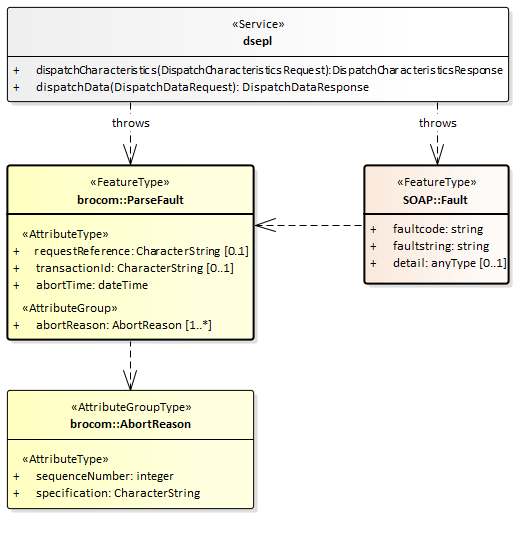

De EPL uitgiftewebservice wordt gerealiseerd als een SOAP-webservice. De onderstaande figuur beschrijft de operaties van de webservice, hun requests en hun responses.

De wsdl kan worden gedowload van https://schema.broservices.nl/dsepl-v1.0.wsdl
De EPL uitgiftewebservice ondersteunt twee soap operaties:

• dispatchCharacteristics (uitgifte van kengegevens).
• dispatchData (uitgifte van objectgegevens).

Een soap operatie heeft een request en een response:

• Het DispatchCharacteristicsRequest (Verzoek tot uitgifte van kengegevens) en de DispatchCharacteristicsResponse (Bericht van verzending van kengegevens).
• Het DispatchDataRequest (Verzoek tot uitgifte van objectgegevens) en de DispatchDataResponse (Bericht van verzending van objectgegevens).

Naast een functioneel antwoord (een bericht van verzending) kan een verzoek ook leiden tot een foutmelding:

• SOAP:Fault (Systeemfout): als er tijdens de verwerking van het uitgifteverzoek een onverwachte fout optreedt in het BRO-systeem, dan leidt dit tot een SOAP:Fault.
• ParseFault (Validatiefout): als de uitgiftewebservice constateert dat een uitgifteverzoek niet een welgevormd XML-bericht is of dat het niet voldoet aan de XSD-schemavalidatie, dan leidt dit tot een ParseFault.

BRO-berichten

Deze paragraaf beschrijft de verschillende BRO-berichten (request, response en foutmeldingen) die een rol spelen in de EPL uitgiftewebservice.

DispatchCharacteristicsRequest

Het BRO-bericht DispatchCharacteristicsRequest bevat het uitgifteverzoek tot het leveren van de in het BRO-register opgenomen kengegevens van de EPL registratieobjecten die voldoen aan bepaalde kenmerken. Het DispatchCharacteristicsRequest (Verzoek tot uitgifte van kengegevens) van de EPL uitgiftewebservice is een specialisatie van AbstractDispatchCharacteristicsRequest in de package brocommon, waaraan het het attribuut criteria (kenmerken) toevoegt met de EPL specifieke kenmerken.

De definities van de transactiegegevens staan in onderstaande tabel:

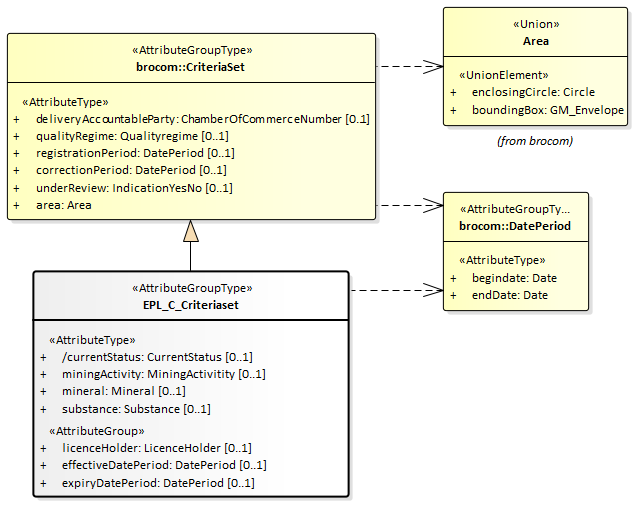

De criteria (kenmerken) worden gedefinieerd door het type EPL_C_CriteriaSet van de EPL uitgiftewebservice. De EPL_C_CriteriaSet (kenmerkenverzameling) is een specialisatie van CriteriaSet uit package brommon, waaraan het een aantal optionele attributen toevoegt.

De definities van de attributen van de CriteriaSet uit brocommon staan in onderstaande tabel:

De definities van de attributen, die EPL_C_CriteriaSet uit dsepl-messages.xsd hieraan toevoegt, staan in onderstaande tabel:

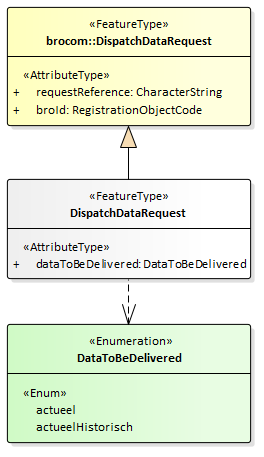

DispatchDataRequest

Het BRO-bericht DispatchDataRequest bevat het uitgifteverzoek tot het leveren van de in het BRO-register opgenomen gegevens van een bepaald registratieobject. Daarbij wordt het registratieobject geïdentificeerd door zijn BRO-ID. Het DispatchDataRequest (Verzoek tot uitgifte van objectgegevens) van de EPL uitgiftewebservice is een specialisatie van DispatchDataRequest in de package brocommon, waaraan het het attribuut dataToBeDelivered (te leveren gegevens) toevoegt.

De definities van de drie transactiegegevens (uit brocommon en uit dsepl) staan in onderstaande tabel:

Het gegeven dataToBeDelivered (te leveren gegevens) geeft aan welke gegevens over het registratieobject worden opgevraagd. Zie onderstaande tabel voor de lijst met toegestane waarden en hun betekenis:

SOAP:Fault

Tijdens de uitvoering van een operatie kan er een onverwachte fout optreden in het BRO-systeem. Hiervoor kunnen verschillende oorzaken zijn, zoals het falen van bepaalde software of hardware. Deze onverwachte fouten worden beschouwd als een technische fout veroorzaakt door het BRO-systeem. De BRO stuurt dan een bericht in de vorm van een generieke SOAP:Fault (Systeemfout).

Een SOAP:Fault (Systeemfout) bestaat uit twee verplichte gegevens en één optioneel gegeven. De definities van deze gegevens staan in onderstaande tabel:

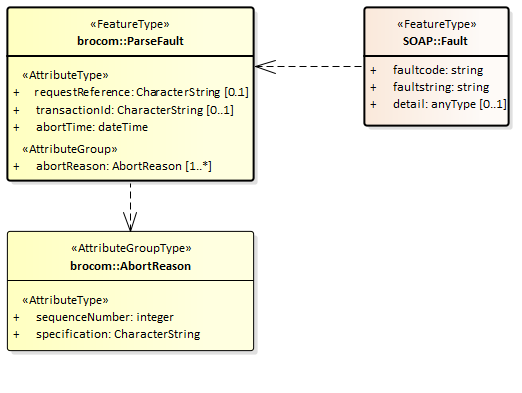

ParseFault

Als er fouten in het uitgifteverzoek worden gevonden tijdens de technische controle van een uitgifteverzoek, bijvoorbeeld het uitgifteverzoek is niet een welgevormd XML-bericht of het uitgifteverzoek voldoet niet aan de schemavalidatie, dan worden deze beschouwd als een softwarefout in het systeem van de data-afnemer. Het BRO-systeem stuurt dan een bericht in de vorm van een ParseFault (Validatiefout).

Het BRO-bericht ParseFault (Validatiefout) is in feite een gemodelleerde vorm van de algemene SOAP:Fault (Systeemfout), waarbij op de plek van het detail de gegevens van de ParseFault (Validatiefout) worden opgenomen. In de ParseFault (Validatiefout) zit een lijst met abortReasons (Redenen afbreken).

Dit BRO-bericht begint met een SOAP:Fault (Systeemfout), bestaande uit drie gegevens, waarin het attribuut detail het specifieke type ParseFault (Validatiefout) heeft. De definities van deze gegevens staan in onderstaande tabel:

De ParseFault (Validatiefout) bestaat uit drie gegevens en een lijst met abortReasons. De definities van de gegevens van ParseFault (Validatiefout) staan in onderstaande tabel:

Iedere AbortReason (Reden afbreken) bestaat uit twee gegevens. De definities staan in onderstaande tabel:

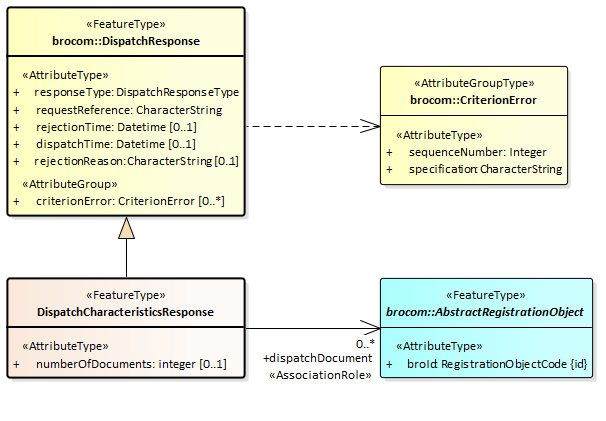

DispatchCharacteristicsResponse

Onder normale omstandigheden bestaat het antwoord op een DispatchCharacteristicsRequest (Verzoek tot uitgifte van kengegevens) uit een DispatchCharacteriscticsResponse (Bericht van verzending van kengegevens). Het antwoord dispatchCharacteristicsResponse is gedefinieerd in het XSD-bestand dsepl-messages.xsd. Het is een specialisatie van DispatchResponse zoals gedefinieerd in brocommon.xsd. Het voegt daaraan toe het attribuut numberOfDocuments (aantal documenten) en een optionele lijst met dispatchDocuments (uitgiftedocumenten).

Het BRO-bericht dispatchCharacteristicsResponse kan twee betekenissen hebben:

• Een bericht van afwijzing.
• Een bericht van verzending van kengegevens.

Onderstaande tabel geeft weer welke gegevens onder welke omstandigheden in het BRO-bericht opgenomen zullen worden. De lijst met criterionErrors (kenmerkfouten) speelt alleen een rol bij de uitgifte van kenmerken.

Onderstaande tabel bevat de definities van de gegevens van de DispatchResponse uit brocommon.xsd:

Onderstaande tabel bevat de definities van de gegevens die DispatchCharacteristicsResponse uit dsepl-messages.xsd toevoegt aan DispatchResponse uit brocommon:

Als er geen registratieobjecten zijn gevonden die voldoen aan de kenmerken, dan heeft het attribuut numberOfDocuments de waarde 0 en is de lijst met dispatchDocuments leeg.

Als er meer dan 2000 registratieobjecten zijn gevonden die voldoen aan de kenmerken, dan heeft het attribuut numberOfDocuments de waarde 2000 en is de lijst met dispatchDocuments beperkt tot dat aantal.

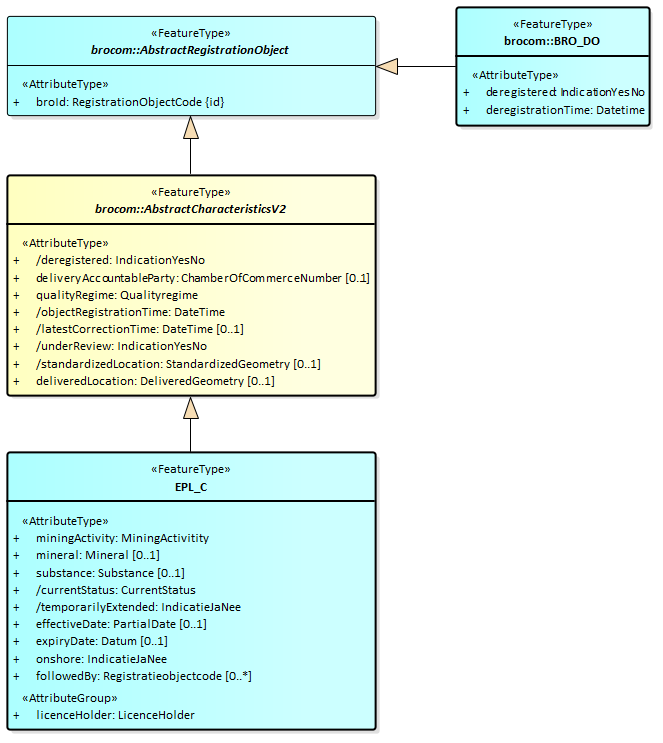

Ieder dispatchDocument (uitgiftedocument) is:

• óf van het type dsepl:EPL_C, met daarin de kengegevens van een mijnbouwwetvergunning die niet uit registratie is genomen,
• óf van het type brocom:BRO_DO, met daarin de kengegevens van een registratieobject dat uit registratie is genomen.

Het type uitgiftedocument BRO_DO is een specialisatie van AbstractRegistrationObject in de package brocommon. Dit type uitgiftedocument bestaat uit de gegevens:

• broId (BRO-ID).
• deregistered (uit registratie genomen).
• deregistrationTime (tijdstip uit registratie genomen)

Het type uitgiftedocument EPL_C is een specialisatie van AbstractCharacteristicsV2 in de package brocommon, wat op zijn beurt een specialisatie is van AbstractRegistrationObject. Dit type uitgiftedocument bestaat uit de onderstaande gegevens. De gegevens zijn gedefinieerd in de EPL gegevenscatalogus.

• broId (BRO-ID).
• deregistered (uit registratie genomen).
• deliveryAccountableParty (bronhouder)
• qualityRegime (kwaliteitsregime)
• objectRegistrationTime (tijdstip registratie object)
• latestCorrectionTime (tijdstip laatste correctie)
• underReview (in onderzoek)
• standardizedLocation (gestandaardiseerde locatie)
• deliveredLocation (aangeleverde locatie)
• miningActivity (mijnbouwactiviteit)
• mineral (delfstof)
• substance (stof)
• currentStatus (actuele status)
• temporarilyExtended (tijdelijk verlengd)
• effectiveDate (ingangsdatum)
• expiryDate (vervaldatum)
• onshore (onshore)
• followedBy (opgevolgd door)
• licenceHolder (vergunninghouder)

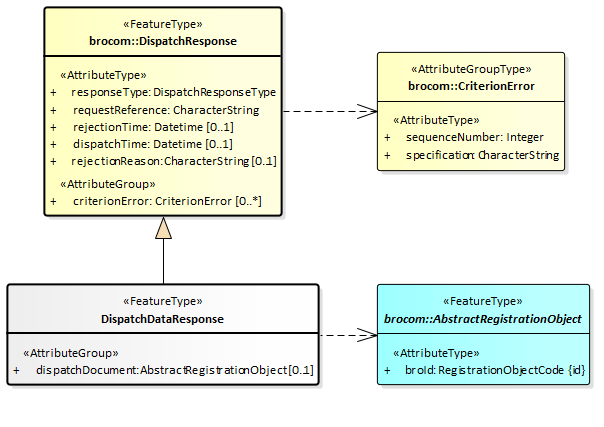

DispatchDataResponse

Onder normale omstandigheden bestaat het antwoord op een dispatchDataRequest (verzoek tot uitgifte van objectgegevens) uit een dispatchDataResponse (bericht van verzending van objectgegevens). Het antwoord DispatchDataResponse is gedefinieerd in het XSD-bestand dsepl-messages.xsd. Het is een specialisatie van DispatchResponse zoals gedefinieerd in brocommon.xsd. Het voegt daaraan toe één optioneel dispatchDocument.

Het BRO-bericht dispatchDataResponse kan twee betekenissen hebben:

• Een bericht van afwijzing.
• Een bericht van verzending van objectgegevens.

Onderstaande tabel geeft weer welke gegevens onder welke omstandigheden in het BRO-bericht opgenomen zullen worden. De lijst met criterionErrors (kenmerkfouten) speelt alleen een rol bij de uitgifte van kenmerken en dus niet bij de uitgifte van objectgegevens.

Zie de voorgaande paragraaf voor de definities van de gegevens van de DispatchResponse uit brocommon.

Onderstaande tabel bevat de definities van de gegevens die DispatchDataResponse uit dsepl-messages.xsd toevoegt aan DispatchResponse uit brocommon:

Uitgiftedocumenten

Een uitgiftedocument bevat de gegevens van het opgevraagde registratieobject, die in het BRO-systeem geregistreerd zijn. De beschikbare gegevens zijn gedefinieerd in de EPL gegevenscatalogus.

De EPL uitgiftewebservice kent vijf types uitgiftedocumenten; zie onderstaande tabel. Welke type wordt uitgeleverd hangt af van de opgevraagde gegevens (zie het gegeven dataToBeDelivered (te leveren gegevens) in het DispatchDataRequest), de identiteit van de afnemer en de registratiestatus van het registratieobject.

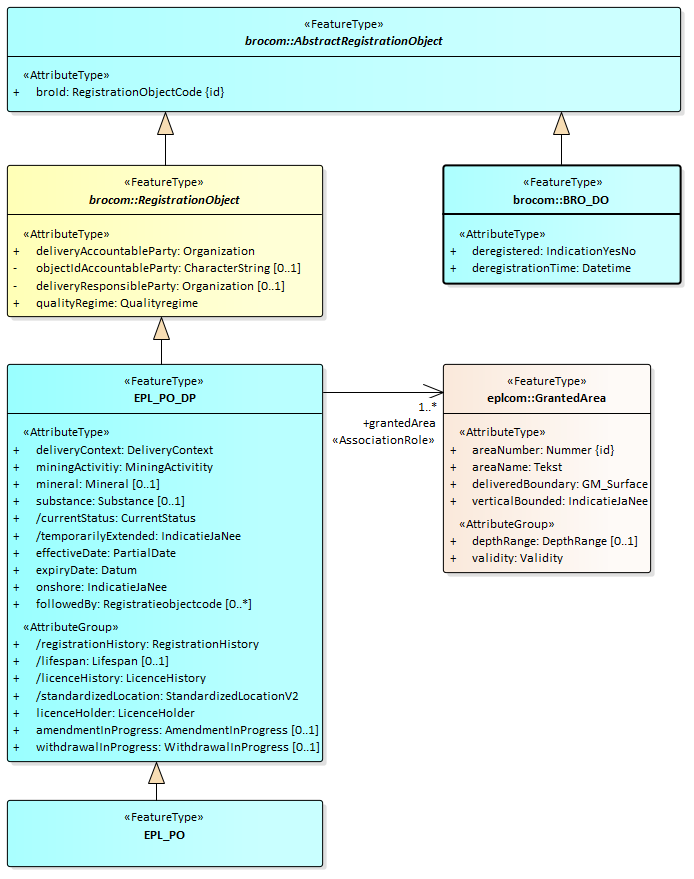

Onderstaande figuur geeft de overervingstructuur van de uitgiftedocumenten weer:

Alle attributen/gegevensgroepen zijn volledig gedefinieerd in de EPL gegevenscatalogus.

De attributen/gegevensgroepen met een schuine streep voor hun naam worden afgeleid door de EPL innamewebservice; deze gegevens worden niet aangeleverd via een brondocument.

De attributen/gegevensgroepen met een min-teken voor hun naam worden alleen uitgeleverd in de EPL_PO_DP variant van de uitgiftedocumenten.

Inhoud EPL-PO-DP

Uitgiftedocument EPL-PO-DP bevat:

• De actuele gegevens van een mijnbouwwetvergunning conform de EPL gegevenscatalogus,
  • aangevuld met de LifeSpan (Levensduur), die is afgeleid van de aangeleverde brondocumenten,
  • aangevuld met de LicenceHistory (Vergunninggeschiedenis), die is afgeleid van de aangeleverde brondocumenten,
  • met daarin de lijst met Events (Gebeurtenissen),
    • waarvan de date (datum) is afgeleid van een aangeleverde eventDate (datum gebeurtenis) in het brondocument,
    • en de name (naam) is afgeleid van de eventName (naam gebeurtenis) in het brondocument,
    • en indien van toepassing de decreeNumber (besluitnummer),
    • en indien van toepassing de lijst met amendmentTypes (types van de wijzigingen),
    • maar niet het sourceDocument (brondocument).

Inhoud EPL-PO

Uitgiftedocument EPL-PO bevat dezelfde gegevens als uitgiftedocument EPL-PO-DP met uitzondering van de volgende gegevens:

• objectIdAccountableParty (object-ID bronhouder).
• deliveryResponsibleParty (dataleverancier)

Inhoud BRO-DO

Uitgiftedocument BRO-DO is  gedefinieerd in de package brocommon. Het bevat de volgende gegevens van een mijnbouwwetvergunning die uit registratie is genomen:

• broId (BRO-ID).
• deregistered (uit registratie genomen).
• deregistrationTime (tijdstip uit registratie genomen).

Voorbeeldberichten

Integrale XML-voorbeeldberichten

Integrale voorbeeldberichten zijn te vinden via de link "EPL Voorbeeldberichten uitgiftewebservice" op de EPL landingspagina.

XML-code snippets

Voorbeelden van een aantal algemene stukken XML-code (code snippets) zijn te vinden in de Handreiking Afname BRO Gegevens.

GM_Surface

In de EPL gegevenscatalogus hebben de 'aangeleverde begrenzing' van het 'Verleend gebied' en de 'Te wijzigen gebiedsgegevens' het domein GM_Surface (vlak).

Het domein vlak wordt gebruikt voor de representatie van de vorm, afmetingen en positie van een object als een 2-dimensionaal vlak. De positie wordt bepaald in een specifiek referentiestelsel. Een vlak heeft altijd een buitengrens, daarnaast kan een vlak ook nog een of meerdere interne begrenzingen hebben. Een vlak kan in een tweedimensionaal vlak (x- en y-coördinaat) of in een driedimensionale ruimte (x-, y- en z-coördinaat) worden vastgelegd. Nadere details en voorbeelden over referentiestelsels, dimensies en coördinaten kunt u vinden in de Handreiking Afname BRO Gegevens.

In de XSD-bestanden is dit omgezet in een gml:SurfacePropertyType bij de deliveredBoundary van de AreaData (Te wijzigen gebiedsgegevens), van de AreaToBeAmended (Te wijzigen gebied), van het GrantedArea (Verleend gebied) en van de NewArea (Te wijzigen gebiedsgegevens). In een bijbehorend XML brondocument of uitgiftedocument kan hierin een gml:Polygon of een gml:Surface worden ingevuld.

gml:Polygon

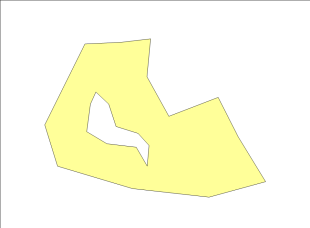

Een gml:Polygon is een gebied in een plat vlak, gedefinieerd door 1 buitengrens en 0 of meer interne begrenzingen. De interne begrenzing vormen uitsluitingen van het door de buitengrens gedefinieerde gebied.

Een polygoon heeft een oriëntatie, dat wil zeggen, een bovenzijde en onderzijde. Je kijkt naar de bovenzijde als de buitengrens tegen de klok in (anti clock wise) is gedigitaliseerd.

NB: binnen het toepassingsgebied van de mijnbouwwetvergunningen zijn uitsluitingen een uitzondering.

Voorbeeld van de XML encoding van een deliveredBoundary als een gml:Polygon:

<eplcom:deliveredBoundary>
    <gml:Polygon gml:id="id_0003" srsDimension="2" srsName="urn:ogc:def:crs:EPSG::28992">
        <gml:exterior>
            <gml:LinearRing>
                <gml:posList>
                    251575 469400
                    251575 469420
                    251560 469455
                    251500 469455
                    251450 469400
                    251500 469380
                    251575 469400
                </gml:posList>
            </gml:LinearRing>
        </gml:exterior>
    </gml:Polygon>
</eplcom:deliveredBoundary>

gml:Surface

Een gml:Surface is een 2-dimensionale geometrie. Een vlak bestaat uit één of meer deelvlakken (surface patches). Indien er meerdere deelvlakken zijn, dan vormen die samen een aaneengesloten vlak.

Ieder deelvlak wordt gedefinieerd door een gml:PolygonPatch, bestaande uit 1 buitengrens en 0 of meer interne begrenzingen. De interne begrenzing vormen uitsluitingen van het door de buitengrens gedefinieerde gebied.

Een deelvlak heeft een oriëntatie, dat wil zeggen, een bovenzijde en onderzijde. Je kijkt naar de bovenzijde als de buitenbegrens tegen de klok in (anti clock wise) is gedigitaliseerd.

Voorbeeld van de XML encoding van een deliveredBoundary als een gml:Surface, bestaande uit 1 patch:

<eplcom:deliveredBoundary>
    <gml:Surface gml:id="id_0003" srsDimension="2" srsName="urn:ogc:def:crs:EPSG::28992">
        <!-- 1 or more repetitions -->
        <gml:patches>
            <gml:PolygonPatch interpolation="planar">
                <gml:exterior>
                    <gml:LinearRing>
                        <gml:posList>
                            251450 469400
                            251450 469420
                            251425 469420
                            251450 469400
                        </gml:posList>
                    </gml:LinearRing>
                </gml:exterior>
            </gml:PolygonPatch>
        </gml:patches>
    </gml:Surface>
</eplcom:deliveredBoundary>

GM_MultiSurface

In de EPL gegevenscatalogus heeft de location (locatie) van de StandardizedLocation (Gestandaardiseerde locatie) het domein GM_MultiSurface (multivlak).

Het domein multivlak bestaat uit een verzameling van vlakken die gezamenlijk één object vormen en wordt gebruikt om de vorm, afmetingen en positie van een object uit te drukken. De vlakken die samen een multivlak vormen mogen elkaar niet overlappen, wel mogen zij in een eindig aantal punten elkaar raken (wel een beperkt aantal gemeenschappelijke punten maar geen gemeenschappelijke lijn of curve). De posities van de vlakken worden bepaald in een specifiek referentiestelsel. Een multivlak kan in een tweedimensionaal vlak (x- en y-coördinaat) of in een driedimensionale ruimte (x-, y- en z-coördinaat) worden vastgelegd. Nadere details en voorbeelden over referentiestelsels, dimensies en coördinaten kunt u vinden in de Handreiking Afname BRO Gegevens.

In de XSD-bestanden is dit bij de location van de StandardizedLocation (Gestandaardiseerde locatie) omgezet in een brocommon:StandardizedGeometryType, wat een choice is van onder anderen het root element gml:MultiSurface. Deze bestaat uit 1 of meerdere keren een gml:surfaceMember, die op hun beurt van het abstracte type gml:AbstractSurface zijn. Daardoor kan (binnen het BRO GML profiel) iedere surfaceMember of een gml:Polygon of een gml:Surface zijn (zie paragraaf GM_Surface voor nader details).

Voorbeeld van de XML encoding van een gestandaardiseerde locatie bestaande uit twee vlakken.

<standardizedLocation>
    <brocom:location>
        <gml:MultiSurface gml:id="id_0002">
            <!-- 1 or more repetitions: -->
            <gml:surfaceMember>
                <!-- You have a CHOICE of the next 2 items at this level
                <gml:Surface>?</gml:Surface>
                <gml:Polygon>?</gml:Polygon>
                -->
                <gml:Polygon gml:id="id_0003" srsDimension="2" srsName="urn:ogc:def:crs:EPSG::4258">
                    <gml:exterior>
                        <gml:LinearRing>
                            <!-- lat long -->
                            <gml:posList>
                                52.2042385 6.8000296
                                52.2044182 6.8000353
                                52.2047353 6.7998259
                                52.2047458 6.7989484
                                52.2042603 6.7982013
                                52.2040719 6.7989270
                                52.2042387 6.8000295
                            </gml:posList>
                        </gml:LinearRing>
                    </gml:exterior>
                </gml:Polygon>
            </gml:surfaceMember>
            <gml:surfaceMember>
                <gml:Surface gml:id="id_0004" srsDimension="2" srsName="urn:ogc:def:crs:EPSG::4258">
                    <gml:patches>
                        <gml:PolygonPatch interpolation="planar">
                            <gml:exterior>
                                <gml:LinearRing>
                                    <gml:posList>
                                        52.2042603 6.7982013
                                        52.2044401 6.7982071
                                        52.2044444 6.7978415
                                        52.2042603 6.7982013
                                     </gml:posList>
                                </gml:LinearRing>
                            </gml:exterior>
                        </gml:PolygonPatch>
                    </gml:patches>
                </gml:Surface>
            </gml:surfaceMember>
        </gml:MultiSurface>
    </brocom:location>
    <brocom:coordinateTransformation codeSpace="urn:bro:CoordinateTransformation">RDNAPTRANS2018MV0</brocom:coordinateTransformation>
</standardizedLocation>

Enumeraties

In de BRO wordt een onderscheid gemaakt tussen beheerde waardenlijsten en niet-beheerde waardenlijsten.

In de gegevenscatalogus en de XSD-bestanden noemen we een niet-beheerde waardenlijst een enumeratie. Bij een enumeratie staat de lijst met toegestane waarden vast en kan de lijst met toegestane waarden niet veranderd worden zonder aanpassingen in de gegevenscatalogus, de berichtdefinities (XSD-bestanden) en de software (voor het maken of verwerken van een bericht).

De onderstaande tabel geeft een overzicht van de EPL-specifieke enumeraties.

• De eerste kolom bevat de Engelstalige naam van de enumeratie, zoals deze voorkomt in de XSD-bestanden.
• De tweede kolom bevat de Nederlandstalige naam, zoals die voorkomt in de gegevenscatalogus.
• De derde kolom bevat de toegestane waarden, die gebruikt mogen worden in een BRO-verzoek.
• De vierde kolom bevat een omschrijving van de toegestane waarde.

Codelijsten

In de BRO wordt een onderscheid gemaakt tussen beheerde waardenlijsten en niet-beheerde waardenlijsten.

In de gegevenscatalogus en de XSD-bestanden noemen we een beheerde waardenlijst een codelijst. Het domein van een codelijst is een uitbreidbare opsomming van toegestane waarden.

De onderstaande tabel geeft een overzicht van de EPL-specifieke codelijsten.

• De eerste kolom bevat de Engelstalige naam van de codelijst, zoals deze voorkomt in de XSD-bestanden.
• De tweede kolom bevat de Nederlandstalige naam, zoals die voorkomt in de gegevenscatalogus.
• De derde kolom bevat de URN, die in een BRO-verzoek gebruikt moet worden bij het XML-attribuut codeSpace. Zie Codelist (Codelijst) en de voorbeeldberichten voor nadere informatie.
• De vierde kolom bevat een link naar de website waar de actuele lijst met de toegestane waarden is te raadplegen, die in een BRO-verzoek gebruikt mogen worden als waarde voor een XML-element.

Vertaaltabel

Dit hoofdstuk bevat een vertaaltabel, aan de hand waarvan, gegeven de Engelstalige naam van een complexType of element of een attribuut in de XSD-bestanden, de Nederlandse naam in de gegevenscatalogus kan worden opgezocht.

De onderstaande tabel is gesorteerd op alfabetische volgorde van de Engelstalige naam van het complexType/element. Tussen haakjes staat het type modelelement van de entiteit. Binnen een entiteit zijn de attributen gesorteerd op Engelstalige naam.
