Deze versie van deze berichtencatalogus hoort bij de software van versie 1.1 BHR-GT. Per 1 april 2021 zal de nieuwe versie beschikbaar komen, horende bij software versie 2.1.
In dit document staan links naar voorbeeldberichten die niet meer beschikbaar zijn.
Inleiding
Dit document beschrijft hoe een bronhouder en/of dataleverancier de gegevens over een geotechnisch booronderzoek (BHR-GT) kan opnemen in een verzoek voor de Basisregistratie Ondergrond (BRO).
Het document veronderstelt dat de lezer bekend is met de BHR-GT catalogus en het Bronhouderportaal. Nadere informatie is te vinden op www.basisregistratieondergrond.nl.
Het document veronderstelt dat de lezer beschikt over de kennis en vaardigheid om een XML-bestand te lezen en te schrijven.
De focus van het document ligt op het beschrijven van de structuur van de mogelijke berichten aan de hand van enkele voorbeelden. Andere zaken zoals definitie, kardinaliteit, domein en bedrijfsregels met betrekking tot de gegevensinhoud van de berichten staan in de catalogus. Vervolgstappen, zoals het valideren (testen), aanbieden en verwerken van een BRO-verzoek, staan beschreven in het Bronhouderportaal (zie www.basisregistratieondergrond.nl).
Leeswijzer
Hoofdstuk 2 beschrijft de algemene opbouw van een BRO-verzoek.
Hoofdstuk 3 bevat een toelichting op enkele voorbeeldberichten.
Hoofdstuk 4 bevat de toegestane waarden van de gebruikte enumeraties (niet-beheerde waardenlijsten).
Hoofdstuk 5 bevat verwijzingen (URL's) naar de websites met toegestane waarden van de codelijsten (beheerde waardenlijsten).
Hoofdstuk 6 bevat een vertaaltabel, aan de hand waarvan, gegeven de Engelstalige naam van een entiteit of een attribuut, de Nederlandse naam in de catalogus kan worden opgezocht.
Versiehistorie
|
Versie |
Datum |
Omschrijving |
|---|---|---|
|
1.0 |
31-12-2019 |
Eerste versie. |
Contactinformatie
Algemene informatie, documentatie en voorbeeld XML-berichten kunt u vinden op www.basisregistratieondergrond.nl.
Heeft u een vraag over de BRO? Wij staan voor u klaar om u te helpen.
Voor vragen, suggesties of opmerkingen kunt contact opnemen met de BRO Servicedesk via een mail naar support@broservicedesk.nl .
Als u toegang heeft tot de BRO SelfServicedesk (alleen via desktop of laptop), kunt u daar inloggen en uw vraag stellen voor een extra snelle afhandeling.
Of bel ons op telefoonnummer 088 - 8664 999. Wij zijn op werkdagen van 8.00 tot 17.00 uur bereikbaar.
BRO-Verzoek
Dit hoofdstuk beschrijft de algemene opbouw van een BRO-verzoek. Een BRO-verzoek bestaat uit een brondocument verpakt in een 'request'. Paragraaf 2.1 beschrijft de verschillende requests van de BHR-GT inname webservice. Paragraaf 2.2 beschrijft het verband tussen de deelonderzoeken, waaruit een geotechnisch booronderzoek kan bestaan, en de wijze van aanleveren. Paragraaf 2.3 beschrijft de verschillende brondocumenten die in een request opgenomen kunnen worden.
Requests
Om gegevens te registreren in de Landelijke Voorziening BRO (LV BRO) moet u deze aanleveren bij het Bronhouderportaal in de vorm van een BRO-verzoek (zie basisregistratieondergrond.nl).
Vervolgens is het BRO-verzoek het bestand in IMBRO/XML-formaat dat het BRO-brondocument bevat en als verzoek wordt aangeboden in het Bronhouderportaal.
De BHR-GT innamewebservice ondersteunt twee soorten requests. Zie onderstaande tabel.
|
Naam in XML-bestand |
Nederlandse naam |
Omschrijving |
|---|---|---|
|
registrationRequest |
innameverzoek |
Met dit verzoek kan een bronhouder en/of dataleverancier nieuwe gegevens overdragen aan de BRO (registreren). |
|
correctionRequest |
correctieverzoek |
Met dit verzoek kan een bronhouder en/of dataleverancier in de BRO opgenomen gegevens vervangen (corrigeren). |
Paragraaf 2.1.1 beschrijft in detail de opbouw van een registrationRequest . Paragraaf 2.1.2 beschrijft op dezelfde manier een correctionRequest .
RegistrationRequest
Met een registrationRequest (innameverzoek) wordt een nieuw registratieobject toegevoegd aan de BRO , of wordt een in de BRO aanwezig registratieobject aangevuld.
Een registrationRequest (innameverzoek) bestaat uit enkele transactiegegevens en een brondocument. De definities van de transactiegegevens staan in onderstaande tabel:
|
Naam in XML-bestand |
Nederlandse naam |
Type |
Kardinaliteit |
Definitie |
|---|---|---|---|---|
|
requestReference |
verzoekkenmerk |
CharacterString |
1..1 |
Een voor de dataleverancier unieke aanduiding van het innameverzoek. |
|
deliveryAccountableParty |
bronhouder |
ChamberOfCommerceNumber |
0..1 |
Het KvK-nummer van de bronhouder. Regels:
|
|
broId |
BRO-ID |
RegistrationObjectCode |
0..1 |
De unieke aanduiding van een registratieobject, dat is opgenomen in de BRO. Regels:
|
|
qualityRegime |
kwaliteitsregime |
QualityRegime |
1..1 |
De aanduiding van het kwaliteitsregime waaraan de gegevens in het brondocument voldoen. Regels:
Toelichting:
|
|
sourceDocument |
brondocument |
SourceDocument |
1..1 |
Dit element bevat één van de gedefineerde brondocumenten. Toelichting:
|
CorrectionRequest
Met een correctionRequest (correctieverzoek) kan de dataleverancier een registratieobject in één keer corrigeren. Het is niet mogelijk de waarde van een individueel attribuut te corrigeren; correcties kunnen alleen uitgevoerd worden door één van de gedefinieerde brondocumenten aan te bieden.
Een correctionRequest (correctieverzoek) bestaat uit enkele transactiegegevens en vooral een brondocument. De definities van de transactiegegevens staan in onderstaande tabel :
|
Naam in XML-bestand |
Nederlandse naam |
Type |
Kardinaliteit |
Definitie |
|---|---|---|---|---|
|
requestReference |
verzoekkenmerk |
CharacterString |
1..1 |
Een voor de dataleverancier unieke aanduiding van het innameverzoek. |
|
deliveryAccountableParty |
bronhouder |
ChamberOfCommerceNumber |
0..1 |
Het KvK-nummer van de bronhouder. Regels:
|
|
broId |
BRO-ID |
RegistrationObjectCode |
1..1 |
De unieke aanduiding van een registratieobject, dat is opgenomen in de BRO, waarvan de gegevens vervangen/gecorrigeerd moet worden. Regels:
|
|
qualityRegime |
kwaliteitsregime |
QualityRegime |
1..1 |
De aanduiding van het kwaliteitsregime waaraan de gegevens in het brondocument voldoen. Regels:
Toelichting:
|
|
correctionReason |
correctiereden |
CorrectionReason |
1..1 |
Aanduiding voor de reden waarom het registratieobject wordt vervangen/gecorrigeerd. |
|
sourceDocument |
brondocument |
SourceDocument |
1..1 |
Dit element bevat één van de gedefineerde brondocumenten. Toelichting:
|
Het attribuut correctionReason (correctiereden) geeft aan waarom (een deel van) het registratieobject wordt vervangen/gecorrigeerd. Zie onderstaande tabel voor de lijst met toegestane waarden en hun betekenis:
|
Waarde |
Omschrijving |
|---|---|
|
bronhouder |
Correctie van het attribuut bronhouder, zoals aangeboden bij het starten van de registratie. |
|
eigenCorrectie |
Correctie op initiatief van de dataleverancier. |
|
inOnderzoek |
Correctie naar aanleiding van een door de registratiebeheerder gestart onderzoek. |
|
kwaliteitsRegime |
Correctie van het attribuut kwaliteitsregime, zoals aangeboden bij het starten van de registratie. |
Deelonderzoeken
BHR-GT bestaat uit vier deelonderzoeken:
-
Boormonsterbeschrijving.
-
Boormonsteranalyse.
-
Boormonsterfotografie.
-
Boorgatlogging.
De resultaten van een geotechnisch booronderzoek worden in delen of in hun geheel gerapporteerd. Wanneer de resultaten in delen worden gerapporteerd worden deze per deelonderzoek geregistreerd en dat betekent in transactietermen dat een BHR-GT registratieobject aangevuld moet kunnen worden en dat het daarmee een materiële geschiedenis opbouwt. Voor objecten met geschiedenis is het registreren een proces met een zekere duur. Het proces heeft een begin en een eind en daartussen kan zich de noodzaak voordoen nieuwe gegevens over te dragen.
BHR-GT wordt gefaseerd gerealiseerd en daarmee ontstaat een tijdelijke situatie waarin BHR-GT nog niet volledig is gedefinieerd en slechts een deel van de gegevens aangeboden kan worden. De huidige brondocumenten (zie paragraaf 2.3) beschrijven een deel van BHR-GT en dat is de boormonsterbeschrijving en de boormonsteranalyse. Later worden boormonsterfotografie en boorgatlogging toegevoegd (termijn nog onbekend). Pas dan is BHR-GT volledig gedefinieerd. Raadpleeg voor meer informatie de planning op www.basisregistratieondergrond.nl.
Brondocumenten

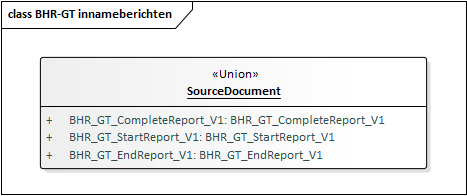

Een brondocument bevat de gegevens die geregistreerd worden in de LV BRO. Voor elk registratieobject staat in de bijbehorende catalogus waaraan die gegevens moeten voldoen.
Een brondocument is de eenheid waarin een verzameling gegevens worden geregistreerd, aangevuld of gecorrigeerd. De gegevens in het brondocument zijn gedefinieerd in de catalogus. De catalogus definieert ook gegevens die door het BRO-systeem worden gegenereerd of afgeleid; deze gegevens hoeven niet worden opgenomen in een brondocument.
Een brondocument wordt verpakt in een 'request'. Vervolgens wordt het geheel als een bestand in IMBRO/XML-formaat in de vorm van een BRO-verzoek aangeboden in het Bronhouderportaal.
Het feit, dat de resultaten van een geotechnisch booronderzoek per deelonderzoek geregistreerd moeten kunnen worden en dat het geotechnisch booronderzoek gefaseerd gerealiseerd wordt, leidt ertoe dat momenteel de volgende drie brondocumenten zijn gedefinieerd:
Onderstaande tabel geeft per brondocument de belangrijkste onderdelen weer.
|
Brondocument |
Algemene gegevens |
BMB |
BMA |
Rapportagedatum |
|---|---|---|---|---|
|
BHR_GT_CompleteReport_V1 |
√ |
+ |
+ |
√ |
|
BHR_GT_StartReport_V1 |
√ |
+ |
+ |
|
|
BHR_GT_EndReport_V1 |
|
+ |
+ |
√ |
De betekenis van de tekens in de laatste 4 kolommen is als volgt:
-
Een √ geeft aan dat het onderdeel aanwezig moet zijn in het brondocument.
-
Een + geeft aan dat het onderdeel aanwezig mag zijn in het brondocument.
-
Een leeg veld geeft aan dat het onderdeel niet aanwezig mag zijn in het brondocument.
In de huidige fase van de definitie van het geotechnisch booronderzoek bestaat de boormonsteranalyse (BMA) uit de bepalingen:
-
Bepaling verticale vervorming.
-
Bepaling maximale ongedraineerde schuifsterkte.
-
Bepaling korrelgrootteverdeling.
-
Bepaling watergehalte.
-
Bepaling organischestofgehalte.
-
Bepaling kalkgehalte.
-
Bepaling volumieke massa.
-
Bepaling volumieke massa vaste delen.
We implementeren de “Bepaling verticale vervorming” niet in de keten. Pas vanaf realisatie in de keten van versie 1.99 van de catalogus zal de opvolger "Bepaling zettingseigenschappen" worden geïmplementeerd in de gehele keten. De “Bepaling verticale vervorming” is in versie 1.9 van de catalogus aan grote verandering onderhevig. Hij wordt opgevolgd door de "Bepaling zettingseigenschappen" welke meer proeven bevat en een andere naamgeving en structuur heeft. Voor beheer is het zeer onwenselijk om nu deze bepaling aangeleverd te krijgen en vervolgens binnen een jaar (mogelijk sneller) de volgende versie van de catalogus in de keten te implementeren. Dit levert veel implementatie last op en permanent beheer van de oude vorm van de bepaling voor een naar verwachting zeer gering aantal leveringen. De BHR-GT innamewebservice geeft een foutmelding als de "Bepaling verticale vervorming" wordt aangeleverd.
BHR_GT_CompleteReport_V1
Onderstaande tabel definieert dit brondocument, inclusief de inhoud als deelverzameling van de gegevensdefinitie in de catalogus en de regels aanvullend op de bedrijfsregels in de catalogus.
|
Naam in XML-bestand |
BHR_GT_CompleteReport_V1 |
|---|---|
|
Nederlandse naam |
BHR-GT-volledigRapport-v1 |
|
Doel |
Het brondocument wordt aangeboden wanneer de rapportage van het geotechnisch booronderzoek in een keer volledig wordt gerapporteerd. De registratie is met dit brondocument direct voltooid. |
|
Toelichting |
In deze versie bestaat het volledig rapport uit één of twee deelonderzoeken en dat zijn een boormonsterbeschrijving en/of een boormonsteranalyse.
|
|
Inhoud |
Brondocument BHR_GT_CompleteReport_V1 bevat alle gegevens uit de catalogus met uitzondering van de volgende gegevens:
|
|
Aanvullende regels |
|
BHR_GT_StartReport_V1
Onderstaande tabel definieert dit brondocument, inclusief de inhoud als deelverzameling van de gegevensdefinitie in de catalogus en de regels aanvullend op de bedrijfsregels in de catalogus.
|
Naam in XML-bestand |
BHR_GT_StartReport_V1 |
|---|---|
|
Nederlandse naam |
BHR-GT-startrapport-v1 |
|
Doel |
Het brondocument wordt aangeboden wanneer de rapportage van het geotechnisch booronderzoek in delen wordt gerapporteerd. De registratie is met dit brondocument gestart. |
|
Toelichting |
In deze versie bestaat het startrapport uit één deelonderzoek en dat is óf een boormonsterbeschrijving óf een boormonsteranalyse. Het brondocument beschrijft het algemene deel (veldwerk), de boormonsterbeschrijving en deel 1 van de boormonsteranalyse en dat zijn de bepalingen verticale vervorming, maximale ongedraineerde schuifsterkte, korrelgrootteverdeling, watergehalte, organischestofgehalte, kalkgehalte, volumieke massa en volumieke massa vaste delen. De inhoud van BHR_GT_StartReport_V1 is nagenoeg gelijk aan de inhoud van BHR_GT_CompleteReport_V1. Het enige verschil is dat researchReportDate (rapportagedatum onderzoek) ontbreekt. |
|
Inhoud |
Brondocument BHR_GT_StartReport_V1 bevat alle gegevens uit de catalogus met uitzondering van de volgende gegevens:
|
|
Aanvullende regels |
|
BHR_GT_EndReport_V1
Onderstaande tabel definieert dit brondocument, inclusief de inhoud als deelverzameling van de gegevensdefinitie in de catalogus en de regels aanvullend op de bedrijfsregels in de catalogus.
|
Naam in XML-bestand |
BHR_GT_EndReport_V1 |
|---|---|
|
Nederlandse naam |
BHR-GT-eindrapport-v1 |
|
Doel |
Het brondocument wordt aangeboden wanneer het geotechnisch booronderzoek wordt aangevuld met de laatste rapportage en daarmee volledig is gerapporteerd. De registratie is met dit brondocument voltooid. |
|
Toelichting |
In deze versie bestaat het eindrapport uit één deelonderzoek en dat is óf een boormonsterbeschrijving óf een boormonsteranalyse. Het brondocument beschrijft de boormonsterbeschrijving en deel 1 van de boormonsteranalyse en dat zijn de bepalingen verticale vervorming, maximale ongedraineerde schuifsterkte, korrelgrootteverdeling, watergehalte, organischestofgehalte, kalkgehalte, volumieke massa en volumieke massa vaste delen. De registratie is met dit brondocument voltooid. |
|
Inhoud |
Brondocument BHR_GT_EndReport_V1 beschrijft de volgende gegevens:
|
|
Aanvullende regels |
|
Voorbeeldberichten
Dit hoofdstuk bevat enkele voorbeeldberichten met regel voor regel een toelichting. De integrale voorbeeldberichten zijn te vinden op de GitHub website github.com/BROprogramma/BHR-GT/tree/gh-pages/Berichtencatalogus/innameservice
Alles in 1 keer
Dit voorbeeldbericht is van toepassing als alle gegevens van een geotechnisch booronderzoek in één keer worden aangeleverd. De uitgevoerde deelonderzoeken zijn een boormonsterbeschrijving en een boormonsteranalyse, waarbij de boormonsteranalyse bestaat uit uitsluitend een aantal bepalingen uit fase 1 van de boormonsteranalyse. Met dit BRO-verzoek worden de gegevens over het veldwerk en de deelonderzoeken gerapporteerd en wordt aangegeven dat het geotechnisch booronderzoek meteen compleet gerapporteerd is.
Randvoorwaarden
In het voorbeeldbericht zijn de volgende keuzes gemaakt:
-
Het geotechnisch booronderzoek bestaat uit het veldwerk, een boormonsterbeschrijving en een
boormonsteranalyse.
-
De dataleverancier is niet tevens bronhouder.
-
De bronhouder heeft aangegeven dat alle uitvoerende partijen vermeld moeten worden.
-
De boring is gestart en voltooid op 23-09-2018.
-
De boormonsterbeschrijving is opgesteld op 23-09-2018.
-
Hoewel grotendeels de nieuwe beschrijfprocedures NEN-EN-ISO 14688-1 en NEN-EN-ISO 14689-1 zijn gevolgd, voldoen e
nkele gegevens niet aan de IMBRO-eisen, zodat is gebruikgemaakt van het IMBRO/A-kwaliteitsregime.
-
-
De boormonsteranalyse is voltooid en de resultaten zijn vastgelegd op 23-10-2018.
-
De boormonsteranalyse bestaat uit de b
epaling korrelgrootteverdeling.
-
De uitvoerder van het geotechnisch booronderzoek heeft op 27-10-2018 alle gegevens van het geotechnisch booronderzoek aangeboden bij het Bronhouderportaal en daarmee de volledige rapportage afgerond.
Toelichting
De eerste regel bevat de XML-proloog. Merk op dat de tekens volgens UTF-8 gecodeerd moeten worden. Dit is met name van belang voor speciale tekens, zoals à, á, ï.
Regel 2 t/m 8 bevatten de opening tag van het registrationRequest (innameverzoek) als root XML-element en de namespaces van de gebruikte XML-schemadefinities (XSD's).
Regel 12 t/m 14 bevatten de transactiegegevens. Het attribuut broId (BRO-ID) ontbreekt, want we leveren de eerste gegevens van dit geotechnisch booronderzoek aan en we weten niet welke BRO-ID de landelijke voorziening BRO gaat toekennen aan dit registratieobject.
Regel 15 bevat de opening tag van het sourceDocument (brondocument).
Regel 16 geeft aan welk type brondocument wordt aangeboden, inclusief de gml:id met een waarde die uniek is binnen dit bericht.
Regel 18 is het eerste gegeven binnen dit brondocument. Het is de opening tag van de BoreholeSampleDescription (boormonsterbeschrijving).
Regel 19 t/m 27 bevatten de datum waarop de boormonsterbeschrijving is voltooid en de resultaten zijn vastgelegd. In dit voorbeeldbericht is de waarde een volledige datum (jaar-maand-dag, oftewel brocom:date). Uitgecommentarieerd staan de alternatieven voor een onvolledige datum: jaar en maand, alleen een jaartal of 'onbekend'.
Regel 29 en 30 geven aan dat de boormonsterbeschrijving is opgesteld conform descriptionProcedure (beschrijfprocedures) NEN-EN-ISO 14688-1 en NEN-EN-ISO 14689-1. ZIe een ander voorbeeldbericht als een boormonsterbeschrijving is opgesteld conform NEN-5104.
Regel 32 t/m 38 geven aan dat de descriptionOperator (uitvoerder van de boormonsterbeschrijving) wordt geïdentificeerd met een chamberOfCommerceNumber (KvK-nummer). Het moet dus gaan om een Nederlandse onderneming of maatschappelijke activiteit van een rechtspersoon. Deze regels bevatten ook een alternatief voorbeeld voor het geval de uitvoerder een equivalent daarvan is in een handelsregister van een andere lidstaat van de Europese Unie dan Nederland, waarbij de uitvoerder dan geïdentificeerd wordt door zijn europeanCompanyRegistrationNumber (Europees handelsnummer).
Regel 40 t/m 325 bevatten één descriptiveBoreholeLog (boorprofiel). Na regel 325 zouden een tweede en eventueel een derde profiel kunnen volgen.
Regel 41 t/m 44 bevatten de verplichte, algemene gegevens van een descriptiveBoreholeLog (boorprofiel), gevolgd door de optionele, algemene gegegens in regel 45 t/m 52.
Vanaf regel 53 volgen één of meerdere layers (lagen) van het boorprofiel. Het voorbeeldbericht bevat 3 lagen.
Regel 55 t/m 73 bevatten de algemene gegevens. Na de algemene gegevens van een laag volgen de soil (grond) en/of het rock (gesteente) waaruit een laag bestaat.
Regel 75 t/m 148 bevatten de soil (grond) in de eerste laag.
Regel 267 t/m 299 bevatten het rock (gesteente) in de derde laag.
Regel 302 t/m 306 bevatten optioneel een of meerdere notDescribedIntervals (niet beschreven intervallen), die wel zijn bemonsterd maar om een bepaalde reden niet zijn beschreven.
Regel 308 t/m 324 bevatten optioneel een of meerdere postSedimentaryDiscontinuities (post-sedimentaire discontinuïteiten) die de laagopbouw verstoren.
Regel 328 is de opening tag van het tweede deelonderzoek in dit brondocument, namelijk de boreholeSampleAnalysis (boormonsteranalyse).
Regel 332 t/m 338 geven aan dat de analysisOperator (uitvoerder analyse) wordt geïdentificeerd met een chamberOfCommerceNumber (KvK-nummer). Het moet dus gaan om een Nederlandse onderneming of maatschappelijke activiteit van een rechtspersoon. Deze regels bevatten ook een alternatief voorbeeld voor het geval de uitvoerder van de analyse een equivalent daarvan is in een handelsregister van een andere lidstaat van de Europese Unie dan Nederland, waarbij de uitvoerder dan geïdentificeerd wordt door zijn europeanCompanyRegistrationNumber (Europees handelsnummer).
Vanaf regel 340 volgt één investigatedInterval (onderzocht interval), waaraan één of meerdere bepalingen zijn gedaan. Een boormonsteranalyse kan uitgevoerd worden op meerdere intervallen. Dan zouden er meerdere investigatedIntervals voorkomen in het bericht.
Regel 341 t/m 350 bevatten enkele algemene gegevens over het investigatedInterval (onderzocht interval).
Regel 358 t/m 436 bevatten de particleSizeDistributionDetermination (bepaling korrelgrootteverdeling). In het voorbeeldbericht heeft de opdrachtgever gevraagd een detailedDistributionFractionLarger63um (uitgebreide verdeling fractie groter dan 63 micrometer). Daarbij zijn de 16 zeven die gewoonlijk gebruikt worden vervangen door maximaal 22 van de 28 zeven. In het voorbeeld bleek de zeef van 125 tot 180 micrometer kapot te zijn, waardoor de waarden voor de bereiken van 106 tot 125 micrometer en van 125 tot 180 micrometer onbruikbaar zijn. In het voorbeelbericht is dit aangegeven door de twee XML-elementen fraction106to125um en fraction125to150um het attribuut xsi:nil="true" op te nemen (het gegeven is aanwezig maar heeft geen waarde).
Regel 447 is de closing tag van de investigatedInterval (onderzocht interval).
Regel 448 is de closing tag van de boreholeSampleAnalysis (boormonsteranalyse).
Regel 449 t/m 459 bevatten de algemene gegevens van een geotechnisch booronderzoek.
Regel 460 t/m 474 bevatten de deliveredLocation (aangeleverde locatie), oftewel de gegevens over de plaats op het aardoppervlak waar het geotechnisch booronderzoek heeft plaats gevonden.
Regel 475 t/m 489 bevatten de deliveredVerticalPosition (aangeleverde verticale positie), oftewel de gegevens over de positie in het verticale vlak van het beginpunt van het geotechnisch booronderzoek).
Regel 490 t/m 618 bevatten de boring (boring).
Regel 620 t/m 625 bevatten een optionele siteCharacteristic (terreintoestand).
Regel 627 t/m 632 bevatten een optionele fluidMudLayer (sliblaag).
Regel 633 t/m 635 bevatten de researchReportDate (rapportagedatum onderzoek). Met het opnemen van dit element wordt aangegeven dat met het verwerken van dit bericht alle gegevens van het geotechnisch booronderzoek zijn vastgelegd. Voor de waarde van de rapportagedatum is een volledige datum gebruikt (jaar-maand-dag, oftewel brocom:date). Zie de toelichting bij regel 19 t/m 27 voor een voorbeeld als de datum niet volledig bekend is.
Begin met BMB en niet afronden
Dit voorbeeldbericht is van toepassing als een geotechnisch booronderzoek bestaat uit zowel een boormonsterbeschrijving als een boormonsteranalyse, waarbij met dit BRO-verzoek alleen de gegevens over het veldwerk en de boormonsterbeschrijving worden gerapporteerd. Op een later tijdstip zullen de resultaten van de boormonsteranalyse gerapporteerd worden.
Randvoorwaarden
In het voorbeeldbericht zijn de volgende keuzes gemaakt:
-
Het geotechnisch booronderzoek bestaat uit twee deelonderzoeken. Met dit BRO-verzoek worden alleen de gegevens over het veldwerk en de boormonsterbeschrijving aangeboden.
-
De dataleverancier is niet tevens bronhouder.
-
De bronhouder heeft aangegeven dat alle uitvoerende partijen vermeld moeten worden.
-
De boormonsterbeschrijving is opgesteld conform NEN-5104, zodat gebruikgemaakt moet worden van kwaliteitsregime IMBRO/A.
-
De boring is gestart en voltooid op 23-09-2018. Op dezelfde dag is de boormonsterbeschrijving opgesteld.
Toelichting
Dit voorbeeldbericht lijkt veel op het voorbeeldbericht 'Alles in 1 keer'. De enige drie verschillen zijn:
-
Dat de gegevens over de boreholeSampleDescription (boormonsterbeschrijving) anders zijn.
-
Dat de boreholeSampleAnalysis (boormonsteranalyse) ontbreekt.
-
En dat de researchReportDate (rapportagedatum) ontbreekt.
Zie daarom voor veel regels de toelichting bij het voorbeeldbericht 'Alles in 1 keer'.
Belangrijk is dat regel 14 voor het qualityRegime (kwaliteitsregime) de waarde IMBRO/A vastlegt en dat regel 29 voor de descriptionProcedure (beschrijfprocedure) de waarde NEN5104Synthetisch vastlegt.
Daarnaast bevat de boreholeSampleDescription (boormonsterbeschrijving) conform NEN-5104 slechts één descriptiveBoreholeLog (boorprofiel; zie regel 39 t/m 131), wat in dit voorbeeldbericht op subtiele wijze anders is ingevuld dan het geval zou zijn bij NEN-EN-ISO 14688-1 en/of NEN-EN-ISO 14689-1.
Eindigen met BMA en afronden
Dit voorbeeldbericht is van toepassing als een geotechnisch booronderzoek bestaat uit 2 deelonderzoeken, waarbij met dit BRO-verzoek de gegevens over het laatste deelonderzoek worden gerapporteerd, namelijk een aantal bepalingen uit fase 1 van de boormonsteranalyse. Met dit BRO-verzoek wordt aangegeven dat het geotechnisch booronderzoek nu compleet gerapporteerd is.
Randvoorwaarden
In het voorbeeldbericht zijn de volgende keuzes gemaakt:
-
De gegevens van het veldwerk en de boormonsterbeschrijving zijn al aangeboden bij het brondhouderportaal en geregistreerd in de BRO. De BRO-ID van dit registratieobject is bekend.
-
De laatste gegegens over het geotechnisch booronderzoek, die nog geregistreerd moeten worden, zijn de gegevens van de boormonsteranalyse.
-
De dataleverancier van deze gegevens is niet tevens de bronhouder van het geotechnisch booronderzoek.
-
De bronhouder heeft aangegeven dat de uitvoerder van de boormonsteranalyse vermeld moet worden.
-
Enkele gegevens voldoen niet aan de IMBRO eisen, zodat gebruikgemaakt moet worden van kwaliteitsregime IMBRO/A.
-
De boormonsteranalyse is voltooid op 23-10-2018.
-
De boormonsteranalyse bestaat uit de b
epaling korrelgrootteverdeling
-
De datum waarop de uitvoerder van het geotechnisch booronderzoek alle gegevens van het geotechnisch booronderzoek heeft vastgelegd en het resultaat heeft aangeboden bij het Bronhouderportaal is 24-10-2018
Toelichting
De eerste regel bevat de XML-proloog. Merk op dat de tekens volgens UTF-8 gecodeerd moeten worden. Dit is met name van belang voor speciale tekens, zoals à, á, ï.
Regel 2 t/m 8 bevatten het registrationRequest (innameverzoek) als root element en de definities van de gebruikte namespaces.
Regel 14 bevat de broId (BRO-ID) van het registratieobject (een geotechnisch booronderzoek) wat moet worden aangevuld met de gegevens in het hierna volgende brondocument.
Regel 16 bevat de opening tag van het sourceDocument (brondocument).
Regel 17 geeft aan dat BHR_GT_EndReport_V1 het type brondocument is dat wordt aangeboden, inclusief het XML-attribuut gml:id met een waarde die uniek is binnen dit bericht.
Regel 24 is het eerste gegeven binnen dit brondocument. Het is de opening tag van de boreholeSampleAnalysis (boormonsteranalyse), het deelonderzoek waarvan de gegevens gerapporteerd worden.
Regel 28 t/m 34 geven aan dat de analysisOperator (uitvoerder analyse) wordt geïdentificeerd met een chamberOfCommerceNumber (KvK-nummer). Het moet dus gaan om een Nederlandse onderneming of maatschappelijke activiteit van een rechtspersoon. Deze regels bevatten ook een alternatief voorbeeld voor het geval de uitvoerder van de analyse een equivalent daarvan is in een handelsregister van een andere lidstaat van de Europese Unie dan Nederland, waarbij de uitvoerder dan geïdentificeerd wordt door zijn europeanCompanyRegistrationNumber (Europees handelsnummer).
Vanaf regel 36 volgt een investigatedInterval (onderzocht interval), waaraan één of meerdere bepalingen zijn gedaan. Een boormonsteranalyse kan uitgevoerd worden op meerdere intervallen. Dan zouden er meerdere investigatedIntervals voorkomen in het bericht.
Regel 37 t/m 46 bevatten enkele algemene gegevens over het onderzochte interval.
Regel 54 t/m 132 bevatten de particleSizeDistributionDetermination (bepaling korrelgrootteverdeling). In het voorbeeldbericht heeft de opdrachtgever gevraagd een detailedDistributionFractionLarger63um (uitgebreide verdeling fractie groter dan 63 micrometer). Daarbij zijn de 16 zeven die gewoonlijk gebruikt worden vervangen door maximaal 22 van de 28 zeven. In het voorbeeld bleek de zeef van 125 tot 180 micrometer kapot te zijn, waardoor de waarden voor de bereiken van 106 tot 125 micrometer en van 125 tot 180 micrometer onbruikbaar zijn. In het voorbeelbericht is dit aangegeven door de twee XML-elementen fraction106to125um en fraction125to150um het attribuut xsi:nil="true" op te nemen (het gegeven is aanwezig maar heeft geen waarde).
Regel 132 is de closing tag van de particleSizeDistributionDetermination (bepaling korrelgrootteverdeling).
Regel 143 is de closing tag van de investigatedInterval (onderzocht interval).
Regel 144 is de closing tag van de boreholeSampleAnalysis (boormonsteranalyse).
Regel 145 t/m 154 bevatten de researchReportDate (rapportagedatum onderzoek). Met het opnemen van dit element wordt aangegeven dat met het verwerken van dit bericht alle gegevens van het geotechnisch booronderzoek zijn vastgelegd. In dit voorbeeldbericht is de waarde een volledige datum (jaar-maand-dag, oftewel brocom:date). Uitgecommentarieerd staan de alternatieven voor een onvolledige datum: jaar en maand, alleen een jaartal of 'onbekend'.
Regel 155 bevat de closing tag van BHR_GT_EndReport_V1 als type van het brondocument.
Regel 156 bevat de closing tag van het sourceDocument (brondocument).
Regel 157 bevat de closing tag van het registrationRequest (innameverzoek).
Enumeraties
Dit hoofdstuk bevat de toegestane waarden van de enumeraties (niet-beheerde waardenlijsten).
In de BRO wordt een onderscheid gemaakt tussen beheerde waardenlijsten en niet-beheerde waardenlijsten. In de catalogus en de XSD-bestanden noemen we een niet-beheerde waardenlijst een enumeratie. Bij een enumeratie staat de lijst met toegestane waarden vast en kan de lijst met toegestane waarden niet veranderd worden zonder aanpassingen in de catalogus, de berichtdefinities (XSD-bestanden) en de software (voor het maken of verwerken van een bericht).
De onderstaande tabel geeft een overzicht van de enumeraties die van belang zijn bij het maken van een BRO-verzoek over een geotechnisch booronderzoek. De eerste kolom bevat de Engelstalige naam van de enumeratie, zoals deze voorkomt in de XSD-bestanden. De tweede kolom bevat de Nederlandstalige naam, zoals die voorkomt in de catalogus. De derde kolom bevat de toegestane waarden, die gebruikt mogen worden in een BRO-verzoek.
|
Type |
Naam |
Waarde |
|---|---|---|
|
IndicationYesNo |
IndicatieJaNee |
ja |
|
|
|
nee |
|
IndicationYesNoUnknown |
IndicatieJaNeeOnbekend |
ja |
|
|
|
nee |
|
|
|
onbekend |
|
QualityRegime |
Kwaliteitsregime |
IMBRO |
|
|
|
IMBRO/A |
Codelijsten
Dit hoofdstuk bevat verwijzingen (URN's en URL's) naar de codelijsten (beheerde waardenlijsten).
In de BRO wordt een onderscheid gemaakt tussen beheerde waardenlijsten en niet-beheerde waardenlijsten. In de catalogus en de XSD-bestanden noemen we een beheerde waardenlijst een codelijst. Bij een codelijst kan de lijst met toegestane waarden worden aangepast zonder dat aanpassingen nodig zijn in de berichtdefinities (XSD-bestanden) en/of de software (voor het maken of verwerken van een bericht). De catalogus bevat per codelijst de toegestane waarden, zoals gedefinieerd op het moment dat de catalogus werd vastgesteld.
De onderstaande tabel geeft een overzicht van de codelijsten die van belang zijn bij het maken van een BRO-verzoek over een geotechnisch booronderzoek. De eerste kolom bevat de Engelstalige naam van de codelijst, zoals deze voorkomt in de XSD-bestanden. De tweede kolom bevat de Nederlandstalige naam, zoals die voorkomt in de catalogus. De derde kolom bevat de URN, die in een BRO-verzoek gebruikt moet worden als waarde voor het XML-attribuut codeSpace. De vierde kolom bevat een link naar de website waar de actuele lijst is te raadplegen met toegestane waarden die in een BRO-verzoek gebruikt mogen worden als waarde voor een XML-element.
Vertaaltabel
Dit hoofdstuk bevat een vertaaltabel, aan de hand waarvan, gegeven de Engelstalige naam van een entiteit of een attribuut, de Nederlandse naam in de catalogus kan worden opgezocht.
De onderstaande tabel is gesorteerd op alfabetische volgorde van de Engelstalige naam van de entiteit. Tussen haakjes staat het type modelelement van de entiteit. Binnen een entiteit zijn de attributen gesorteerd op Engelstalige naam.
|
Entiteit (type)
|
Naam
|
|---|---|
|
BHR_GT_CompleteReport_V1 (FeatureType) |
BHR-GT-volledigRapport-v1 |
|
researchReportDate |
rapportagedatum onderzoek |
|
BHR_GT_EndReport_V1 (FeatureType) |
BHR-GT-eindrapport-v1 |
|
researchReportDate |
rapportagedatum onderzoek |
|
BHR_GT_StartReport_V1 (FeatureType) |
BHR-GT-startrapport-v1 |
|
boring |
boring |
|
deliveredLocation |
aangeleverde locatie |
|
deliveredVerticalPosition |
aangeleverde verticale positie |
|
deliveryContext |
kader aanlevering |
|
discipline |
vakgebied |
|
fluidMudLayer |
sliblaag |
|
objectIdAccountableParty |
object-ID bronhouder |
|
researchOperator |
uitvoerder onderzoek |
|
siteCharacteristic |
terreintoestand |
|
siteCharacteristicDetermined |
terreintoestand bepaald |
|
surveyProcedure |
kaderstellende procedure |
|
surveyPurpose |
kader inwinning |
|
BasicParticleSizeDistribution (AttributeGroupType) |
Basis korrelgrootteverdeling |
|
detailedDistributionFractionLarger63um |
uitgebreide verdeling fractie groter63um |
|
detailedDistributionFractionSmaller63um |
uitgebreide verdeling fractie kleiner63um |
|
fractionLarger63um |
fractie groter63um |
|
fractionSmaller63um |
fractie kleiner63um |
|
standardDistributionFractionLarger63um |
standaardverdeling fractie groter63um |
|
standardDistributionFractionSmaller63um |
standaardverdeling fractie kleiner63um |
|
BoredInterval (AttributeGroupType) |
Geboord interval |
|
beginDepth |
begindiepte |
|
boredDiameter |
geboorde diameter |
|
boringTechnique |
boortechniek |
|
endDepth |
einddiepte |
|
BoreholeSampleAnalysis (AttributeGroupType) |
Boormonsteranalyse |
|
analysisOperator |
uitvoerder analyse |
|
analysisProcedure |
analyseprocedure |
|
analysisReportDate |
rapportagedatum analyse |
|
investigatedInterval |
onderzocht interval |
|
BoreholeSampleDescription (AttributeGroupType) |
Boormonsterbeschrijving |
|
descriptionOperator |
uitvoerder beschrijving |
|
descriptionProcedure |
beschrijfprocedure |
|
descriptionReportDate |
rapportagedatum beschrijving |
|
descriptiveBoreholeLog |
boorprofiel |
|
Boring (AttributeGroupType) |
Boring |
|
boredInterval |
geboord interval |
|
boreholeCompleted |
gat afgewerkt |
|
boringEndDate |
einddatum boring |
|
boringOperator |
uitvoerder boring |
|
boringProcedure |
boorprocedure |
|
boringStartDate |
startdatum boring |
|
boringVelocity |
boorsnelheid |
|
completedInterval |
afgewerkt interval |
|
contaminatedInterval |
verontreinigd interval |
|
excavatedLayer |
weggegraven laag |
|
finalDepthBoring |
einddiepte boren |
|
finalDepthExcavation |
einddiepte graven |
|
finalDepthPreparation |
einddiepte voorbereiding |
|
finalDepthSampling |
einddiepte bemonstering |
|
finalDepthTemporaryCasing |
einddiepte tijdelijke verbuizing |
|
flushingAdditive |
spoelingtoeslag |
|
flushingMediumUsed |
spoeling gebruikt |
|
groundwaterLevel |
grondwaterstand |
|
preparation |
voorbereiding |
|
rockReached |
gesteente aangeboord |
|
sampledInterval |
bemonsterd interval |
|
samplingProcedure |
bemonsteringsprocedure |
|
stopCriterion |
stopcriterium |
|
subsurfaceContaminated |
ondergrond verontreinigd |
|
temporaryCasingUsed |
tijdelijke verbuizing aangebracht |
|
trajectoryExcavated |
traject weggegraven |
|
BoringVelocity (AttributeGroupType) |
Boorsnelheid |
|
depth |
diepte |
|
elapsedTime |
verlopen tijd |
|
CarbonateContentDetermination (AttributeGroupType) |
Bepaling kalkgehalte |
|
carbonateContent |
kalkgehalte |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
performanceIrregularity |
bijzonderheid uitvoering |
|
removedMaterial |
verwijderd materiaal |
|
ChamberOfCommerceNumber (PrimitiveDatatype) |
KvK-nummer |
|
CompletedInterval (AttributeGroupType) |
Afgewerkt interval |
|
backfillMaterial |
aanvulmateriaal |
|
backfillMaterialCertified |
aanvulmateriaal met certificaat |
|
backfillMaterialWashed |
aanvulmateriaal gewassen |
|
beginDepth |
begindiepte |
|
diameterPermanentCasing |
diameter permanente verbuizing |
|
endDepth |
einddiepte |
|
materialPermanentCasing |
materiaal permanente verbuizing |
|
permanentCasingPresent |
permanente verbuizing aanwezig |
|
ContaminatedInterval (AttributeGroupType) |
Verontreinigd interval |
|
beginDepth |
begindiepte |
|
endDepth |
einddiepte |
|
CoreRecovery (AttributeGroupType) |
Kernopbrengst |
|
fieldDetermined |
in het veld vastgesteld |
|
rockQualityDesignation |
gesteentekwaliteitsindex |
|
solidCoreRecovery |
intacte opbrengst |
|
totalCoreRecovery |
totale opbrengst |
|
CorrectionRequest (FeatureType) |
Correctieverzoek |
|
correctionReason |
correctiereden |
|
sourceDocument |
brondocument |
|
Date (PrimitiveDatatype) |
Datum |
|
DateTime (PrimitiveDatatype) |
DatumTijd |
|
DeliveredLocation (AttributeGroupType) |
Aangeleverde locatie |
|
horizontalPositioningDate |
datum locatiebepaling |
|
horizontalPositioningMethod |
methode locatiebepaling |
|
horizontalPositioningOperator |
uitvoerder locatiebepaling |
|
location |
coördinaten |
|
DeliveredVerticalPosition (AttributeGroupType) |
Aangeleverde verticale positie |
|
localVerticalReferencePoint |
lokaal verticaal referentiepunt |
|
offset |
verschuiving |
|
verticalDatum |
verticaal referentievlak |
|
verticalPositioningDate |
datum verticale positiebepaling |
|
verticalPositioningMethod |
methode verticale positiebepaling |
|
verticalPositioningOperator |
uitvoerder verticale positiebepaling |
|
waterDepth |
waterdiepte |
|
DescriptiveBoreholeLog (AttributeGroupType) |
Boorprofiel |
|
boreholeLogChecked |
profiel gecontroleerd |
|
continuouslySampled |
continu bemonsterd |
|
describedMaterial |
beschreven materiaal |
|
descriptionLocation |
beschrijflocatie |
|
descriptionQuality |
beschrijfkwaliteit |
|
layer |
laag |
|
meanHighestGroundwaterLevel |
gemiddeld hoogste grondwaterstand |
|
meanLowestGroundwaterLevel |
gemiddeld laagste grondwaterstand |
|
notDescribedInterval |
niet beschreven interval |
|
postSedimentaryDiscontinuity |
post-sedimentaire discontinuïteit |
|
sampleMoistness |
monstervochtigheid |
|
DetailedDistributionFractionLarger63um (AttributeGroupType) |
Uitgebreide verdeling fractie groter63um |
|
fraction1000to1400um |
fractie 1000tot1400um |
|
fraction106to125um |
fractie 106tot125um |
|
fraction11_2to16mm |
fractie 11.2tot16mm |
|
fraction125to150um |
fractie 125tot150um |
|
fraction125to180um |
fractie 125tot180um |
|
fraction1400umto2mm |
fractie 1400umtot2mm |
|
fraction150to180um |
fractie 150tot180um |
|
fraction16to31_5mm |
fractie 16tot31.5mm |
|
fraction180to212um |
fractie 180tot212um |
|
fraction180to250um |
fractie 180tot250um |
|
fraction212to250um |
fractie 212tot250um |
|
fraction250to355um |
fractie 250tot355um |
|
fraction2to4mm |
fractie 2tot4mm |
|
fraction31_5to63mm |
fractie 31.5tot63mm |
|
fraction355to500um |
fractie 355tot500um |
|
fraction4to5_6mm |
fractie 4tot5.6mm |
|
fraction4to8mm |
fractie 4tot8mm |
|
fraction500to710um |
fractie 500tot710um |
|
fraction5_6to8mm |
fractie 5.6tot8mm |
|
fraction63to75um |
fractie 63tot75um |
|
fraction63to90um |
fractie 63tot90um |
|
fraction710to1000um |
fractie 710tot1000um |
|
fraction75to90um |
fractie 75tot90um |
|
fraction8to11_2mm |
fractie 8tot11.2mm |
|
fraction8to16mm |
fractie 8tot16mm |
|
fraction90to106um |
fractie 90tot106um |
|
fraction90to125um |
fractie 90tot125um |
|
fractionLarger63mm |
fractie groter63mm |
|
DetailedDistributionFractionSmaller63um (AttributeGroupType) |
Uitgebreide verdeling fractie kleiner63um |
|
fraction0to2um |
fractie 0tot2um |
|
fraction16to32um |
fractie 16tot32um |
|
fraction2to4um |
fractie 2tot4um |
|
fraction32to50um |
fractie 32tot50um |
|
fraction4to8um |
fractie 4tot8um |
|
fraction50to63um |
fractie 50tot63um |
|
fraction8to16um |
fractie 8tot16um |
|
DeterminationResult (AttributeGroupType) |
Resultaat bepaling |
|
dryingPeriod |
droogtijd |
|
dryingTemperature |
droogtemperatuur |
|
saltCorrectionMethod |
zoutcorrectiemethode |
|
waterContent |
watergehalte |
|
DeterminationStep (AttributeGroupType) |
Bepalingsstap |
|
appliedCompressiveStress |
opgelegde drukspanning |
|
stepNumber |
stapnummer |
|
strainPoint24Hours |
24uurspunt |
|
swellObserved |
zwel geconstateerd |
|
verticalDeformation |
verticale vervorming |
|
wetPerformed |
nat uitgevoerd |
|
ExcavatedLayer (AttributeGroupType) |
Weggegraven laag |
|
excavatedMaterial |
weggegraven materiaal |
|
lowerBoundary |
ondergrens |
|
upperBoundary |
bovengrens |
|
FluidMudLayer (AttributeGroupType) |
Sliblaag |
|
colour |
kleur |
|
lowerBoundaryPositioningMethod |
methode positiebepaling onderkant |
|
thickness |
dikte |
|
upperBoundaryPositioningMethod |
methode positiebepaling bovenkant |
|
Grainshape (AttributeGroupType) |
Korrelvorm |
|
angularity |
hoekigheid |
|
roughness |
ruwheid |
|
sizeFraction |
groottefractie |
|
sphericity |
sfericiteit |
|
InvestigatedInterval (AttributeGroupType) |
Onderzocht interval |
|
analysisType |
type analyse |
|
beginDepth |
begindiepte |
|
carbonateContentDetermination |
bepaling kalkgehalte |
|
carbonateContentDetermined |
kalkgehalte bepaald |
|
described |
beschreven |
|
endDepth |
einddiepte |
|
investigatedMaterial |
onderzocht materiaal |
|
maximumUndrainedShearStrengthDetermination |
bepaling maximale ongedraineerde schuifsterkte |
|
organicMatterContentDetermination |
bepaling organischestofgehalte |
|
organicMatterContentDetermined |
organischestofgehalte bepaald |
|
particleSizeDistributionDetermination |
bepaling korrelgrootteverdeling |
|
sampleQuality |
monsterkwaliteit |
|
verticalDeformationDetermination |
bepaling verticale vervorming |
|
volumetricMassDensityDetermination |
bepaling volumieke massa |
|
volumetricMassDensityDetermined |
volumieke massa bepaald |
|
volumetricMassDensitySolidsDetermination |
bepaling volumieke massa vaste delen |
|
volumetricMassDensitySolidsDetermined |
volumieke massa vaste delen bepaald |
|
waterContentDetermination |
bepaling watergehalte |
|
waterContentDetermined |
watergehalte bepaald |
|
InvestigatedMaterial (AttributeGroupType) |
Onderzocht materiaal |
|
carbonateContentClass |
kalkgehalteklasse |
|
colour |
kleur |
|
geotechnicalSoilName |
geotechnische grondsoort |
|
gravelMedianClass |
grindmediaanklasse |
|
organicMatterContentClass |
organischestofgehalteklasse |
|
rooted |
beworteld |
|
sandMedianClass |
zandmediaanklasse |
|
specialMaterial |
bijzonder materiaal |
|
tertiaryConstituent |
bijzonder bestanddeel |
|
Layer (AttributeGroupType) |
Laag |
|
activityType |
type ingreep |
|
anthropogenic |
antropogeen |
|
bedded |
gelaagd |
|
bedding |
gelaagdheid |
|
compositeLayer |
samengestelde laag |
|
internalStructureIntact |
interne structuur intact |
|
lowerBoundary |
ondergrens |
|
lowerBoundaryDetermination |
bepaling ondergrens |
|
rock |
gesteente |
|
slant |
scheefstaand |
|
soil |
grond |
|
specialMaterial |
bijzonder materiaal |
|
upperBoundary |
bovengrens |
|
upperBoundaryDetermination |
bepaling bovengrens |
|
MaximumUndrainedShearStrengthDetermination (AttributeGroupType) |
Bepaling maximale ongedraineerde schuifsterkte |
|
determinationDiameter |
bepalingsdiameter |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
highestMaximumUndrainedShearStrength |
hoogste maximale ongedraineerde schuifsterkte |
|
lowestMaximumUndrainedShearStrength |
laagste maximale ongedraineerde schuifsterkte |
|
maximumUndrainedShearStrength |
maximale ongedraineerde schuifsterkte |
|
sampleMoistness |
monstervochtigheid |
|
verticallyDetermined |
verticaal bepaald |
|
MeasuredValue (PrimitiveDatatype) |
Meetwaarde |
|
NotDescribedInterval (AttributeGroupType) |
Niet beschreven interval |
|
beginDepth |
begindiepte |
|
endDepth |
einddiepte |
|
noDescriptionReason |
reden niet beschreven |
|
Number (PrimitiveDatatype) |
Aantal |
|
OrganicMatterContentDetermination (AttributeGroupType) |
Bepaling organischestofgehalte |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
lutumCorrectionApplied |
lutumcorrectie toegepast |
|
organicMatterContent |
organischestofgehalte |
|
performanceIrregularity |
bijzonderheid uitvoering |
|
removedMaterial |
verwijderd materiaal |
|
Organization (Union) |
Organisatie |
|
ChamberOfCommerceNumber |
KvK-nummer |
|
EuropeanCompanyRegistrationNumber |
Europees handelsnummer |
|
PartialDate (Union) |
Onvolledige datum |
|
date |
volledige datum |
|
voidReason |
onbekend |
|
year |
jaartal |
|
yearMonth |
jaar en maand |
|
ParticleSizeDistributionDetermination (AttributeGroupType) |
Bepaling korrelgrootteverdeling |
|
basicParticleSizeDistribution |
basis korrelgrotteverderling |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
dispersionMethod |
dispersiemethode |
|
equivalentMass |
equivalente massa |
|
equivalentMassDeterminationMethod |
bepalingsmethode equivalente massa |
|
fractionDistribution |
fractieverdeling |
|
materialIrregularity |
bijzonderheid materiaal |
|
performanceIrregularity |
bijzonderheid uitvoering |
|
removedMaterial |
verwijderd materiaal |
|
usedOpticalModel |
toegepast optisch model |
|
PostSedimentaryDiscontinuity (AttributeGroupType) |
Post-sedimentaire discontinuïteit |
|
apertureClass |
breedteklasse |
|
beginDepth |
begindiepte |
|
compositeDiscontinuity |
samengestelde discontinuïteit |
|
discontinuityType |
type discontinuïteit |
|
endDepth |
einddiepte |
|
inRock |
in gesteente |
|
infillMaterial |
opvulmateriaal |
|
smooth |
glad |
|
spacing |
onderlinge afstand |
|
RegistrationObject (FeatureType) |
Registratieobject |
|
deliveryAccountableParty |
bronhouder |
|
deliveryResponsibleParty |
dataleverancier |
|
objectIdAccountableParty |
object-ID bronhouder |
|
qualityRegime |
kwaliteitsregime |
|
RegistrationObjectCode (PrimitiveDatatype) |
Registratieobjectcode |
|
RegistrationRequest (FeatureType) |
Registratieverzoek |
|
sourceDocument |
brondocument |
|
Rock (AttributeGroupType) |
Gesteente |
|
carbonateContentClass |
kalkgehalteklasse |
|
cementType |
cementsoort |
|
colour |
kleur |
|
crossBedding |
scheve gradering |
|
dispersedInhomogeneity |
disperse inhomogeniteit |
|
gradedBedding |
verticale gradering |
|
interbedding |
gelaagde inhomogeniteit |
|
rockType |
gesteentesoort |
|
stability |
stabiliteit |
|
strengthClass |
sterkteklasse |
|
tertiaryRockConstituent |
bijzonder gesteentebestanddeel |
|
voidDistribution |
holteverdeling |
|
voidsPresent |
holtes aanwezig |
|
weathered |
verweerd |
|
weatheringDegree |
verweringsgraad |
|
SampledInterval (AttributeGroupType) |
Bemonsterd interval |
|
beginDepth |
begindiepte |
|
coreRecovery |
kernopbrengst |
|
endDepth |
einddiept |
|
orientatedSampled |
georienteerd gestoken |
|
preTreatment |
voorbehandeling |
|
sampler |
bemonsteringsapparaat |
|
samplingMethod |
bemonsteringsmethode |
|
samplingQuality |
bemonsteringskwaliteit |
|
Sampler (AttributeGroupType) |
Bemonsteringsapparaat |
|
coreCatcherPresent |
voorzien van vanger |
|
cuttingShoeInsideDiameter |
doorgangsdiameter |
|
cuttingShoeOutsideDiameter |
steekmonddiameter |
|
lubricationFluidUsed |
steunvloeistof gebruikt |
|
pistonPresent |
voorzien van zuiger |
|
rightAngledCuttingShoe |
haakse steekmond |
|
sampleContainerDiameter |
containerdiameter |
|
sampleContainerLength |
containerlengte |
|
samplerType |
apparaattype |
|
stockingUsed |
kous gebruikt |
|
taperAngle |
steekmondapex |
|
SamplingQualityOverview (AttributeGroupType) |
Bemonsteringskwaliteitenoverzicht |
|
samplingQuality |
bemonsteringskwaliteit |
|
SequenceNumber (PrimitiveDatatype) |
Nummer |
|
SiteCharacteristic (AttributeGroupType) |
Terreintoestand |
|
positionOnGroundBody |
ligging op grondlichaam |
|
soilUse |
bodemgebruik |
|
temporaryChange |
tijdelijke verandering |
|
Soil (AttributeGroupType) |
Grond |
|
carbonateContentClass |
kalkgehalteklasse |
|
colour |
kleur |
|
crossBedding |
scheve gradering |
|
depositionalAge |
ouderdom afzetting |
|
dispersedInhomogeneity |
disperse inhomogeniteit |
|
fineGravelContentClass |
fijn grind gehalteklasse |
|
fineSoilConsistency |
consistentie fijne grond |
|
geotechnicalDepositionalCharacteristic |
geotechnische afzettingskarakteristiek |
|
geotechnicalSoilName |
geotechnische grondsoort |
|
gradedBedding |
verticale gradering |
|
grainshape |
korrelvorm |
|
gravelContentClassNEN5104 |
grindgehalteklasse NEN5104 |
|
gravelMedianClass |
grindmediaanklasse |
|
interbedding |
gelaagde inhomogeniteit |
|
mediumCoarseGravelContentClass |
matig grof grind gehalteklasse |
|
mixed |
vermengd |
|
mixingType |
type vermenging |
|
mottled |
gevlekt |
|
organicMatterContentClass |
organischestofgehalteklasse |
|
organicMatterContentClassNEN5104 |
organischestofgehalteklasse NEN5104 |
|
organicSoilConsistency |
consistentie organische grond |
|
organicSoilTexture |
textuur organische grond |
|
peatTensileStrength |
treksterkte veen |
|
peatType |
veensoort |
|
rooted |
beworteld |
|
sandMedianClass |
zandmediaanklasse |
|
sandSortingNEN5104 |
zandspreiding NEN5104 |
|
soilNameNEN5104 |
grondsoort NEN5104 |
|
tertiaryConstituent |
bijzonder bestanddeel |
|
veryCoarseGravelContentClass |
zeer grof grind gehalteklasse |
|
SourceDocument (Union) |
Brondocument |
|
BHR_GT_CompleteReport_V1 |
Volledigrapport-v1 |
|
BHR_GT_EndReport_V1 |
Eindrapport-v1 |
|
BHR_GT_StartReport_V1 |
Startrapport-v1 |
|
StandardDistributionFractionLarger63um (AttributeGroupType) |
Standaardverdeling fractie groter63um |
|
fraction1000to1400um |
fractie 1000tot1400um |
|
fraction125to180um |
fractie 125tot180um |
|
fraction1400umto2mm |
fractie 1400umtot2mm |
|
fraction16to31_5mm |
fractie 16tot31.5mm |
|
fraction180to250um |
fractie 180tot250um |
|
fraction250to355um |
fractie 250tot355um |
|
fraction2to4mm |
fractie 2tot4mm |
|
fraction31_5to63mm |
fractie 31.5tot63mm |
|
fraction355to500um |
fractie 355tot500um |
|
fraction4to8mm |
fractie 4tot8mm |
|
fraction500to710um |
fractie 500tot710um |
|
fraction63to90um |
fractie 63tot90um |
|
fraction710to1000um |
fractie 710tot1000um |
|
fraction8to16mm |
fractie 8tot16mm |
|
fraction90to125um |
fractie 90tot125um |
|
fractionLarger63mm |
fractie groter63mm |
|
StandardDistributionFractionSmaller63um (AttributeGroupType) |
Standaardverdeling fractie kleiner63um |
|
fraction0to2um |
fractie 0tot2um |
|
fraction2to32um |
fractie 2tot32um |
|
fraction32to50um |
fractie 32tot50um |
|
fraction50to63um |
fractie 50tot63um |
|
Text (PrimitiveDatatype) |
Tekst |
|
VerticalDeformation (AttributeGroupType) |
Verticale vervorming |
|
elapsedTime |
verlopen tijd |
|
verticalStrain |
verticale rek |
|
VerticalDeformationDetermination (AttributeGroupType) |
Bepaling verticale vervorming |
|
apparatusDeformationApplied |
apparaatrekcorrectie toegepast |
|
bearingFrictionCorrectionApplied |
lagerwrijvingcorrectie toegepast |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
determinationStep |
bepalingsstap |
|
filterPaperUsed |
filterpapier gebruikt |
|
materialIrregularity |
bijzonderheid materiaal |
|
performanceIrregularity |
bijzonderheid uitvoering |
|
resultIrregularity |
bijzonderheid resultaat |
|
ringDiameter |
ringdiameter |
|
temperature |
temperatuur |
|
wallFrictionCorrectionMethod |
wandwrijvingcorrectiemethode |
|
VerticalPositionRange (AttributeGroupType) |
Diepteinterval |
|
endDepth |
einddiepte |
|
startDepth |
begindiepte |
|
VolumetricMassDensityDetermination (AttributeGroupType) |
Bepaling volumieke massa |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
performanceIrregularity |
bijzonderheid uitvoering |
|
sampleMoistness |
monstervochtigheid |
|
volumetricMassDensity |
volumieke massa |
|
VolumetricMassDensitySolidsDetermination (AttributeGroupType) |
Bepaling volumieke massa vaste delen |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
performanceIrregularity |
bijzonderheid uitvoering |
|
removedMaterial |
verwijderd materiaal |
|
sampleContainerVolume |
inhoud monsterhouder |
|
usedMedium |
gebruikt medium |
|
volumetricMassDensitySolids |
volumieke massa vaste delen |
|
WaterContentDetermination (AttributeGroupType) |
Bepaling watergehalte |
|
determinationMethod |
bepalingsmethode |
|
determinationProcedure |
bepalingsprocedure |
|
determinationResult |
resultaat bepaling |
|
performanceIrregularity |
bijzonderheid uitvoering |
|
removedMaterial |
verwijderd materiaal |
|
sampleMoistness |
monstervochtigheid |
|
WeatheringDegree (AttributeGroupType) |
Verweringsgraad |
|
decomposition |
omzetting |
|
discolouration |
verkleuring |
|
disintegration |
desintegratie |
